- page2 - HONDA CUB CUSTOM70 前後ブレーキシュー交換

新品のシューに交換するときは力づくでスプリングを広げて入れるのではなく、最初は写真のような斜めな感じに配置して、開いているシューを軽く広げつつパチンと押し込んで収める。入ったらブレーキカムを動かして、キチンと作動するかチェックもしておこう。

ドラムの中には塵やブレーキダストなどが溜まっている。エアを吹いてゴミを吹き飛ばした後に、パーツクリーナーと綺麗なウエスでゴミや汚れを拭き取っておこう。リアドラムの反対側にはハブダンパーも入っているのでそちらも不具合がないかチェックしておく。

あとは元通りに組み込んでいきます。ブレーキストッパーボルトはパネルの裏側の溝に沿ってボルトの頭が入るような作りになっているので、しっかりと組み合って入っているか確認すること。

ブレーキパネルにブレーキストッパーボルトを付けたら、リアブレーキストッパーアームに通す。ストッパーアームクッション、ワッシャー、ナットの順番で組んだら、割ピンを入れてロックする事。

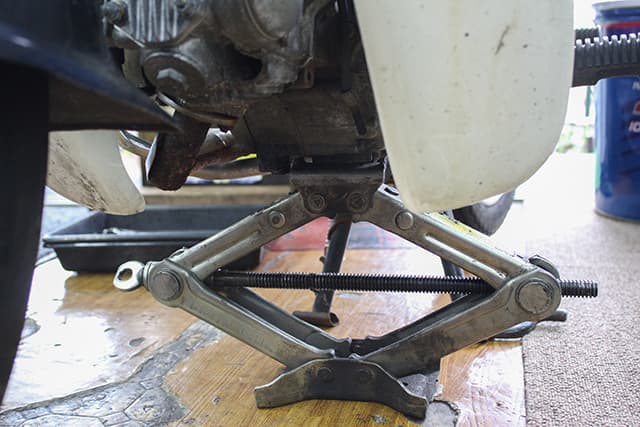

フロントを外すときにはまずホイールシャフトを緩めておく。この時点ではまだシャフトは抜かず、エンジンの下にジャッキなどを噛ませてフロントを持ち上げてからシャフトを抜くこと。

リアの時と同様にブレーキアーム先端のブレーキロッドアジャスティングナットを外します。ブレーキワイヤーを交換する場合はアジャスティングナットを外した状態で後ろに引けばワイヤー自体も外せます。

フロントのブレーキシューを外すと、ブレーキパネル内にはスピードメーターギアがいる。折角なのでメーターギアのグリスアップもしておくと良いでしょう。

長期放置車両によく見られるのですが、ブレーキパネルの隙間から入った雨水などによって、ドラム内部にサビが発生していることがある。その場合は#800～1000程度のサンドペーパーを軽く当ててサビは取っておく。

ホイールシャフトには組み込み前にグリスを薄く塗布します。ホイールカラーが入るリップ内部にもグリスアップしておきましょう。
